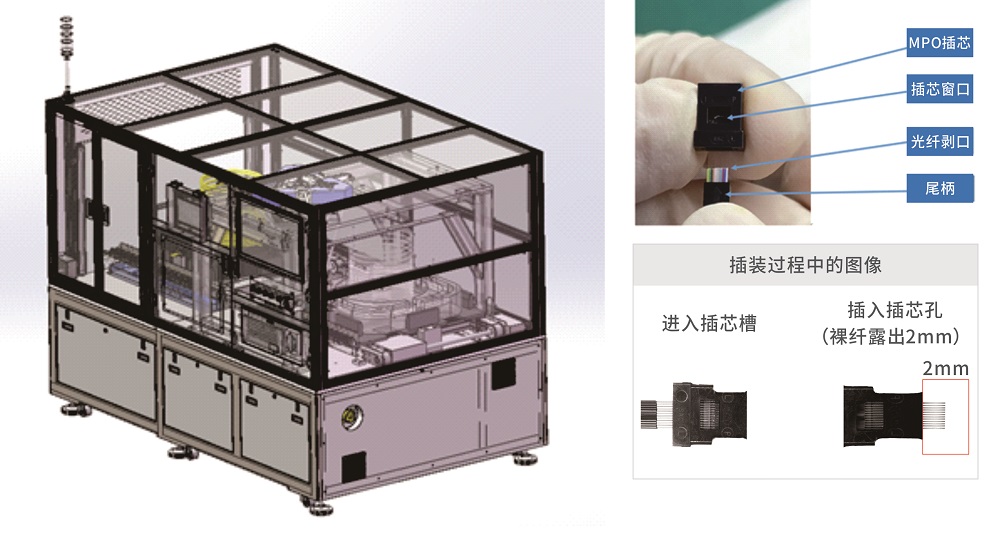

12芯MPO跳线组装自动化设备

设备功能

光纤裸纤直径:中0.125mm,插芯孔直径:中0.1256mm
● 视觉对MT插芯进行定位
● 引导机器人实现自动化插装
● 并对插装后的状态进行视觉检测

12芯MPO跳线组装自动化设备

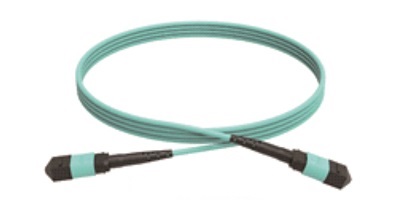

MPO跳线成品图

项目难点

● 12根光纤需要有弧度的插入插芯孔
● 光纤与插芯孔属于紧配合，只有0.6um的间隙

技术参数

● 引导精度：0.6um
● 良品率：≥99.5%
● 组装速度：5s/pcs

价值贡献：良率及效率提升，并摆脱穿管工艺对高级技工的依赖。
柔性化：可兼容多品种跳线组装(卷线重量100kg内)、并实现数据追溯。

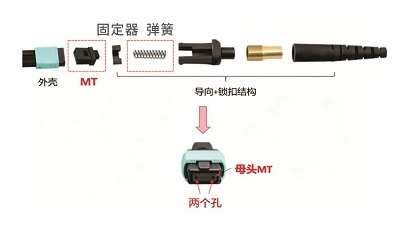

12芯MPO跳线组装自动化设备

其中穿弹簧、穿MT插芯可以用PLR机器人
实现组装自动化
